TFO-L-SI
KONTAKT
DOWNLOAD TFO-L-SI Datenblatt
MUSTERBESTELLUNG
TFO-L-SI ist eine elektrisch isolierende, wärmeleitende Silikonfolie zur thermischen Anbindung von elektronischen Bauelementen an Kühlflächen. Durch die spezielle Formulierung und Füllung des Silikons mit Keramikfüllstoffen ergibt sich eine hohe Leitfähigkeit. Durch die besondere Oberflächenstruktur passt sich das Material sehr gut an die Kontaktoberflächen bei geringem Druck an. Dadurch wird der thermische Gesamtübergangswiderstand minimiert. Das Material eignet sich für ein weites Anwendungsgebiet.
EIGENSCHAFTEN
- Wärmeleitfähigkeit: 2,1 W/mK
- Sehr gute Anpassungsfähigkeit bei geringem Druck
- Sehr niedriger thermischer Übergangswiderstand
- Extrem alterungs-/chemisch beständig
- Rückstandslose Entfernung nach Anwendung
LIEFERFORMEN
- Matte 440 x 480 mm
- Nicht haftend
(TFO-LXXX-SI) - Als lose Formstanzteile
ANWENDUNGSBEISPIELE

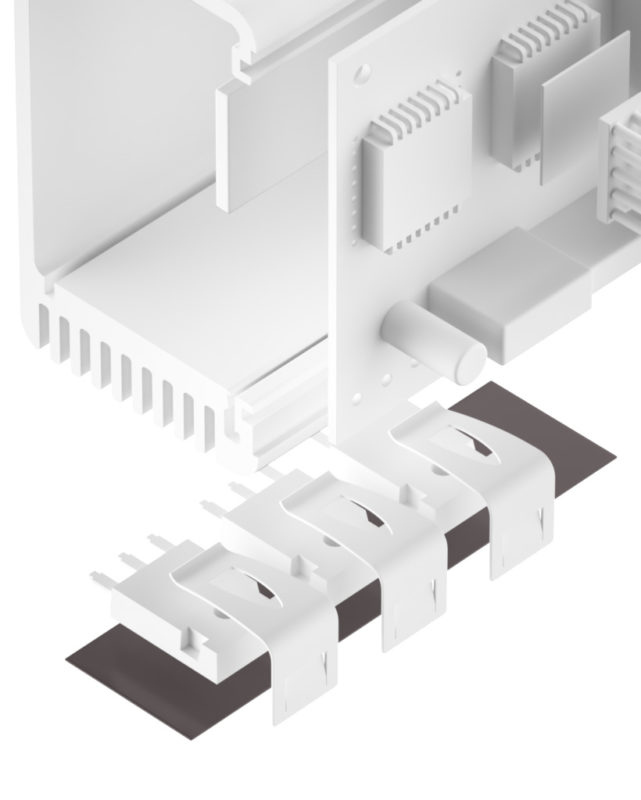

Thermische Anbindung von z.B.
- MOSFETs und IGBTs
- Dioden und Gleichrichter
- Elektronische Module
z.B. in Wechselrichtern und Stromversorgungen / USV Einrichtungen /Automotiveanwendungen
AUF EINEN BLICK
| Eigenschaft | Einheit | TFO-L200-SI | TFO-L300-SI | TFO-L450-SI | TFO-L800-SI |
|---|---|---|---|---|---|
| Material | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | |
| Farbe | Grau | Grau | Grau | Grau | |
| Verstärkung | Keine | Keine | Keine | Keine | |
| Dicke | mm | 0,20±0,05 | 0,30±0,05 | 0,45±0,05 | 0,80±0,05 |
| Zugfestigkeit1 | MPa | 3 | 3 | 3 | 3 |
| Entflammbarkeit | UL 94 | VO | VO | VO | VO |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja | Ja | Ja |
| Thermisch | |||||
| Widerstand2 @ 1 MPa | °C-inch²/W | 0,30 | 0,35 | 0,41 | 0,55 |
| Widerstand2 @ 200 kPa | °C-inch²/W | 0,50 | 0,56 | 0,59 | 0,71 |
| Thermische Leitfähigkeit | W/mK | 2,1 | 2,1 | 2,1 | 2,1 |
| Betriebstemperaturbereich | °C | - 50 bis + 200 | - 50 bis + 200 | - 50 bis + 200 | - 50 bis + 200 |
| Elektrisch | |||||
| Durchschlagsspannung3 | kV AC | 3 | 5 | 8 | 9 |
| Durchgangswiderstand | Ohm - cm | 1,5 x 1013 | 6,0 x 1013 | 5,4 x 1013 | 7,7 x 1013 |
| Dielektrizitätskonstante | @ 1 MHz | 5,5 | 5,5 | 5,5 | 5,5 |
