TGF-SXS-SI

KONTAKT DOWNLOAD TGF-SXS-SI Datenblatt MUSTERBESTELLUNG


TGF-SXS-SI ist ein elektrisch isolierender, thermisch leitfähiger Gap-Filler aus Silikon, mit dem sich sehr gute thermische Anbindungen über große Spaltmaße, z.B. durch Höhenunterschiede elektronischer Bauelemente oder große Toleranzen, erreichen lassen. Durch die Formulierung und Füllung des Silikonelastomers mit Keramikpulver ergibt sich eine sehr hohe thermische Leitfähigkeit. Durch seine ultra Weichheit und  Formanpassungsfähigkeit wird ein optimaler thermischer Kontakt schon bei minimalem Druck erreicht. Dadurch wird der thermische Gesamtübergangswiderstand minimiert. Durch seine natürliche Haftfähigkeit lässt sich das Material sehr gut vorapplizieren. Durch einen einseitig aufgebrachten wärmeleitenden Film ist das Material einseitig nicht haftend.




EIGENSCHAFTEN

  • Ultra weich und formanpassungsfähig
  • Wärmeleitfähigkeit: 3,0 W/mK
  • Wirkung bei minimalem Druck
  • Extrem alterungs-/chemisch beständig
  • Vibrationsdämpfend
  • Leichte Vormontage durch Selbsthaftung
  • Einseitig selbsthaftend

LIEFERFORMEN

  • Matte 210 x 420 mm (0,5 – 2,0 mm Dicke)
  • Matte 200 x 200 mm (3,0 mm Dicke)
  • Matte 150 x 200 mm (3,5 – 4,5 mm Dicke)
  • Einseitig haftend durch Filmlaminat
    (TGF-SXSXXXX-SI-A1)
  • Als lose Einzelteile
  • Als Kiss Cut Formteile auf Bogen

ANWENDUNGSBEISPIELE

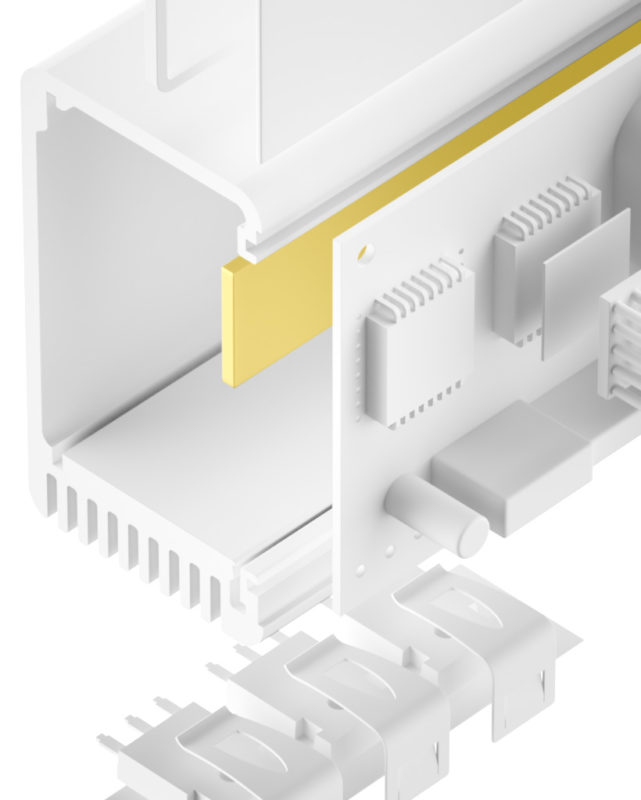

Thermische Anbindung von z.B.

  • SMD Bauteilen
  • Through-hole Vias
  • RDRAM Speicherbausteine
  • Flip Chips, DSPs, BGAs, PPGAs

z.B. in Automotiveanwendungen
/ Notebooks / Medizintechnik /
Embedded-Boards

AUF EINEN BLICK

EigenschaftEinheitTGF-SXS0500-SI-A1TGF-SXS1000-SI-A1TGF-SXS2000-SI-A1TGF-SXS3000-SI-A1
MaterialSilikon mit KeramikfüllungSilikon mit KeramikfüllungSilikon mit KeramikfüllungSilikon mit Keramikfüllung
FarbeHellgrau / GrauHellgrau / GrauHellgrau / GrauHellgrau / Grau
Dickemm0,51,02,03,0
HärteShore 0025252525
Keine Lackabweisung (LABS)1JaJaJaJa
EntflammbarkeitUL 94V1V1V1V1
RoHS Konformität2011 / 65 / EUJaJaJaJa
Thermisch
Widerstand2 @ 400 kPa @ Dicke°C-inch²/W (mm)0,36 (0,38)0,48 (0,60)0,64 (0,94)0,82 (1,27)
Widerstand2 @ 200 kPa @ Dicke°C-inch²/W (mm)0,43 (0,44)0,62 (0,78)0,89 (1,27)1,15 (1,73)
Widerstand2 @ 70 kPa @ Dicke°C-inch²/W (mm)0,49 (0,48)0,76 (0,92)1,17 (1,63)1,57 (2,26)
Thermische LeitfähigkeitW/mK3,03,03,03,0
Betriebstemperaturbereich°C- 40 bis + 200- 40 bis + 200- 40 bis + 200- 40 bis + 200
Elektrisch
DurchschlagsfestigkeitkV / mm>10>10>10>10
DurchgangswiderstandOhm - cm1,0 x 10101,0 x 10101,0 x 10101,0 x 1010
