TGF-GXS-SI-A1
KONTAKT

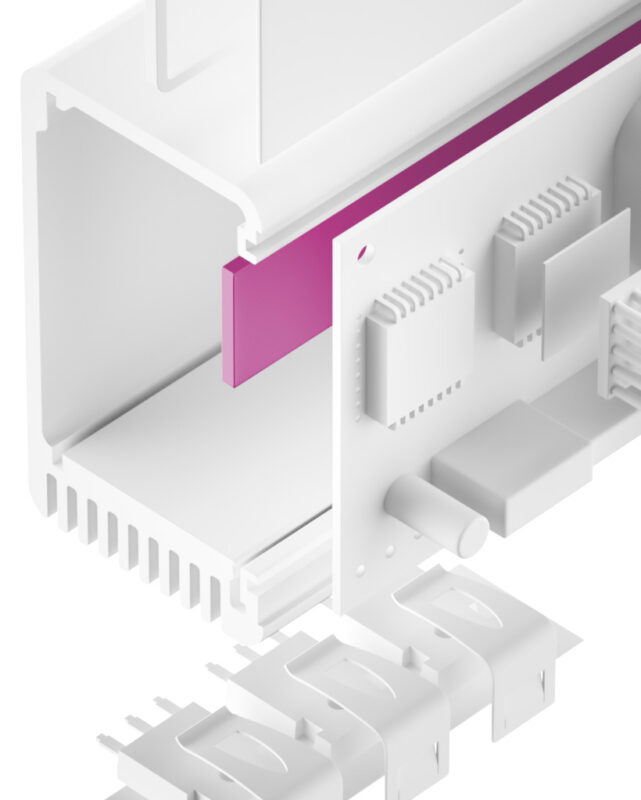

TGF-GXS-SI-A1 ist ein elektrisch isolierender, thermisch leitfähiger Gap-Filler aus Silikon, mit dem sich gute thermische Anbindungen über große Spaltmaße, z.B. durch Höhenunterschiede elektronischer Bauelemente oder große Toleranzen, erreichen lassen. Durch die Formulierung und Füllung des Silikonelastomers mit Keramikpulver ergibt sich eine gute thermische Leitfähigkeit. Durch seine ultra Weichheit und Formanpassungsfähigkeit wird ein optimaler thermischer Kontakt schon bei minimalem Druck erreicht. Dadurch wird der thermische Gesamtübergangswiderstand minimiert. Durch seine natürliche Haftfähigkeit lässt sich das Material sehr gut vorapplizieren. Das Material ist einseitig haftend durch einen wärmleitenden Film.
- Ultra weich und formanpassungsfähig
- Minimierte volatile Siloxane (LV) ≤ 70 ppm
- Wärmeleitfähigkeit: 1,5 W/mK
- Wirkung bei sehr niedrigem Druck
- Extrem alterungs-/chemisch beständig
- Vibrationsdämpfend
- Leichte Vormontage durch Selbsthaftung
- Einseitig selbsthaftend
- Matte 200 x 400 mm
- Einseitig selbsthaftend (TGF-GXSXXXX-SI-A1)
- Mit PI-Filmlaminat (TGF-RUSXXXX-SI-LPI)
- Als lose Einzelteile
- Als Kiss Cut Formteile auf Bogen
Thermische Anbindung von z.B.
- SMD Bauteilen
- Through-hole Vias
- Kondensatoren
- Bauelementen an Heat-Pipes
z.B. in Automotiveanwendungen / Notebooks / Medizintechnik / Industriecomputer
| Eigenschaft | Einheit | TGF-GXS1000-SI-A1 | TGF-GXS2000-SI-A1 | TGF-GXS3000-SI-A1 |
|---|---|---|---|---|
| Material | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | |
| Farbe | Rosa | Rosa | Rosa | |
| Dicke | mm | 1,0+0,20 / -0,10 | 2,0±0,20 | 2,0±0,20 |
| Dichte | g/cm³ | 1,85 | 1,85 | 1,85 |
| Härte | Shore 00 | 20 | 20 | 20 |
| Entflammbarkeit (Äquivalent) | UL 94 | V0 | V0 | V0 |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja | Ja |
| Thermisch | ||||
| Widerstand1 @ 400 kPa @ Dicke | °C-inch²/W (mm) | 0,70 (0,70) | 1,04 (1,14) | 1,19 (1,38) |
| Widerstand1 @ 200 kPa @ Dicke | °C-inch²/W (mm) | 0,82 (0,82) | 1,25 (1,40) | 1,56 (1,87) |
| Widerstand1 @ 70 kPa @ Dicke | °C-inch²/W (mm) | 0,96 (0,95) | 1,49 (1,68) | 1,92 (2,35) |
| Thermische Leitfähigkeit | W/mK | 1,5 | 1,5 | 1,5 |
| Betriebstemperaturbereich | °C | - 40 bis + 150 | - 40 bis + 150 | - 40 bis + 150 |
| Elektrisch | ||||
| Durchschlagsfestigkeit | kV / mm | 10 | 10 | 10 |
| Durchgangswiderstand | Ohm - cm | 1,0 x 1010 | 1,0 x 1010 | 1,0 x 1010 |
