TEL-R-SI
KONTAKT
DOWNLOAD TEL-R-SI Datenblatt
MUSTERBESTELLUNG

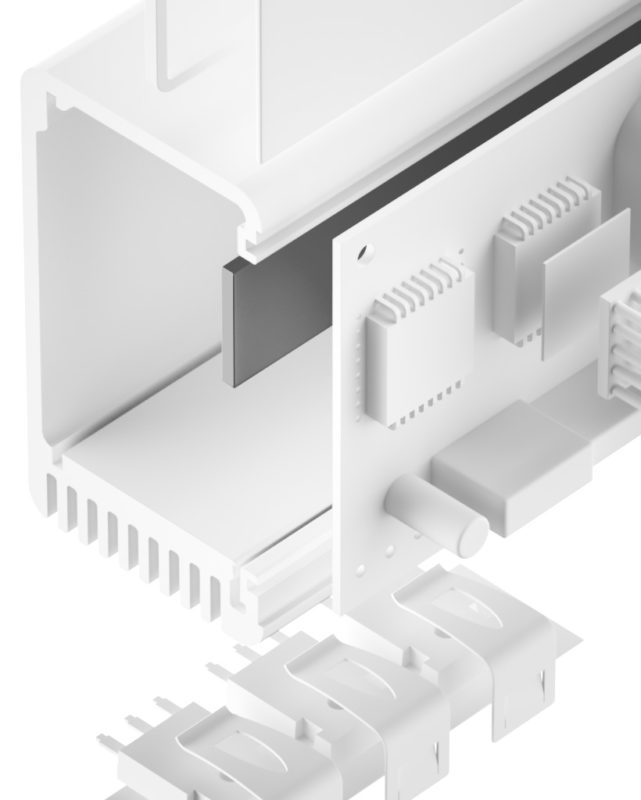

TEL-R-SI ist ein gering dielektrischer und extrem wärmeleitender Gap-Filler zur thermischen Anbindung von elektronischen Bauelementen an Kühlflächen auch über größere Spaltmaße oder größere Toleranzen. Durch die Formulierung und spezielle Füllung des LV Silikons ergibt sich eine außerordentlich hohe anisotrope thermische Leitfähigkeit. Durch seine extreme Weichheit und Formanpassungsfähigkeit wird ein optimaler thermischer Kontakt bei sehr geringem Druck erreicht. Dadurch wird der thermische Gesamtübergangswiderstand minimiert. Das Elastomer weist eine geringe dielektrische Durchschlagsfestigkeit auf.
EIGENSCHAFTEN
- Extrem weich und formanpassungsfähig
- Minimierter volatiler Siloxananteil (LV)
- Wärmeleitfähigkeit: 15 W/mK (anisotrop)
- Geringe dielektrische Durchschlagsfestigkeit
- Extrem alterungs-/chemisch beständig
- Vibrationsdämpfend
LIEFERFORMEN
- Matte 150 x 150 mm
(Dicke 0,5 – 1,5 mm) - Matte 140 x 140 mm
(Dicke 2,0 – 3,0 mm) - Beidseitig selbsthaftend
(TEL-RXXXX-SI) - Als lose Einzelteile
- Als Kiss Cut Formteile auf Bogen
ANWENDUNGSBEISPIELE
Thermische Anbindung von z.B.
- MOSFETs und IGBTs
- Dioden und Gleichrichter
- Elektronische Module
z.B. in Wechselrichtern und Stromversorgungen / USV Einrichtungen / Motorsteuerungen / Automotiveanwendungen / Solartechnik
AUF EINEN BLICK
| Eigenschaft | Einheit | TEL-R0500-SI | TEL-R1000-SI | TEL-R2000-SI |
|---|---|---|---|---|
| Material | Silikon mit thermisch hoch leitenden Füllern | Silikon mit thermisch hoch leitenden Füllern | Silikon mit thermisch hoch leitenden Füllern | |
| Farbe | Schwarz | Schwarz | Schwarz | |
| Dicke | mm | 0,50±0,05 | 1,0±0,10 | 2,0±0,20 |
| Härte | Shore 00 | 55 | 55 | 55 |
| Entflammbarkeit | UL 94 | V0 | V0 | V0 |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja | Ja |
| Thermisch | ||||
| Widerstand1 @ 600 kPa @ Dicke | °C-inch²/W (mm) | 0,15 (0,30) | 0,27 (0,60) | 0,47 (1,20) |
| Widerstand1 @ 200 kPa @ Dicke | °C-inch²/W (mm) | 0,16 (0,41) | 0,28 (0,81) | 0,50 (1,61) |
| Widerstand1 @ 70 kPa @ Dicke | °C-inch²/W (mm) | 0,18 (0,47) | 0,29 (0,93) | 0,54 (1,85) |
| Thermische Leitfähigkeit | W/mK | 15 | 15 | 15 |
| Betriebstemperaturbereich | °C | - 50 bis + 180 | - 50 bis + 180 | - 50 bis + 180 |
| Elektrisch | ||||
| Durchschlagsfestigkeit | kV/mm | 1,0 | 1,0 | 1,0 |
| Durchgangswiderstand | Ohm - cm | > 1 x 1012 | > 1 x 1012 | > 1 x 1012 |
