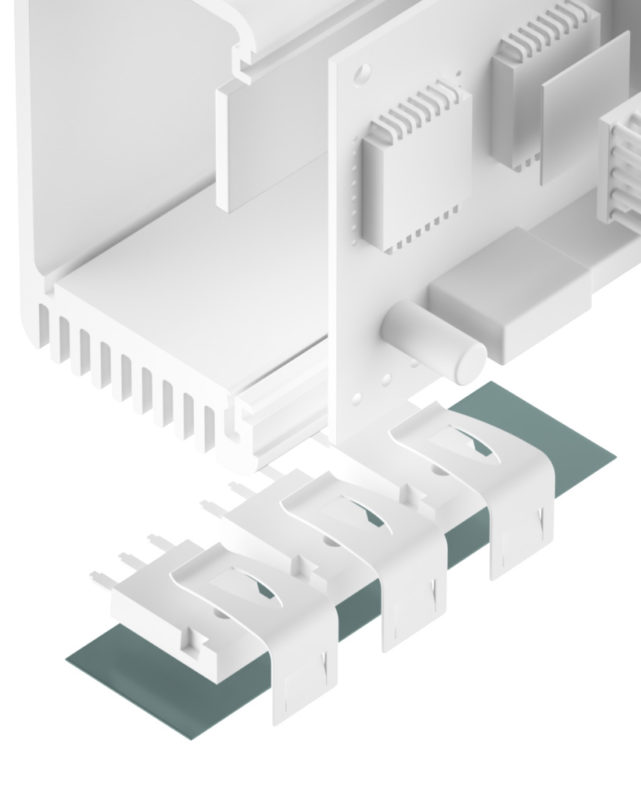

TFO-D-SI ist eine elektrisch isolierende, wärmeleitende Silikonfolie zur thermischen Anbindung von elektronischen Bauelementen an Kühlflächen. Durch die spezielle Formulierung und Füllung des Silikons mit Keramikfüllstoffen ergibt sich eine hohe Leitfähigkeit. Unter Druck wird der thermische Gesamtübergangswiderstand minimiert. Dielektrisch weist das Material eine sehr hohe Durchschlagsfestigkeit auf. Die Glasfaserverstärkung sorgt für hohe mechanische Stabilität und eine einfache Handhabung. Als Montagehilfe kann das Material – ohne zusätzliche Kleberschicht – als einseitig selbsthaftende Variante ausgeführt werden.
EIGENSCHAFTEN
- Wärmeleitfähigkeit: 1,2 W/mK
- Sehr guter thermischer Kontakt
- Hohe mechanische Stabilität durch Glasfaserverstärkung
- Sehr hohe dielektrische Durchschlagsfestigkeit
- Extrem alterungs-/chemisch beständig
- Rückstandslose Entfernung nach Anwendung
LIEFERFORMEN
- Matte 300 x 1000 mm
- Rolle 300 mm x 50 m
- Nicht haftend (TFO-DXXX-SI)
- Einseitig selbsthaftend ohne zusätzliche
Klebeschicht (TFO-DXXX-SI-AO) - Einseitig haftend (TFO-DXXX-SI-A1)
- Als lose Formstanzteile
- Als Kiss Cut Formteile auf Rolle
- Als Kiss Cut Formteile auf Bogen
ANWENDUNGSBEISPIELE
Thermische Anbindung von z.B.
- MOSFETs und IGBTs
- Dioden und Gleichrichter
- elektronische Module
z.B. in Wechselrichtern und Stromversorgungen
/ USV Einrichtungen / Motorsteuerungen / Automotiveanwendungen / Solartechnik
AUF EINEN BLICK
| Eigenschaft | Einheit | TFO-D230-SI | TFO-D300-SI | TFO-D450-SI |
|---|---|---|---|---|
| Material | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | |
| Farbe | Grau | Grau | Grau | |
| Verstärkung | Glasfaser | Glasfaser | Glasfaser | |
| Dicke | mm | 0,23±0,05 | 0,3±0,05 | 0,45±0,05 |
| Zugfestigkeit1 | MPa | 35 | 28 | 20 |
| Entflammbarkeit | UL 94 | VO | VO | VO |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja | Ja |
| Thermisch | ||||
| Widerstand2 @ 1 MPa | °C-inch²/W | 0,55 | 0,75 | 1,25 |
| Widerstand2 @ 200 kPa | °C-inch²/W | 0,79 | 1,05 | 1,55 |
| Thermische Leitfähigkeit | W/mK | 1,2 | 1,2 | 1,2 |
| Betriebstemperaturbereich | °C | - 50 bis + 180 | - 50 bis + 180 | - 50 bis + 180 |
| Elektrisch | ||||
| Durchschlagsspannung3 | kV AC | 5,5 | > 6,0 | > 6,0 |
| Durchgangswiderstand | Ohm - cm | > 1,0 x 1011 | > 1,0 x 1011 | > 1,0 x 1011 |
| Dielektrizitätskonstante | @ 1 MHz | 6,0 | 6,0 | 6,0 |
