TGF-ZP-SI
KONTAKT
DOWNLOAD TGF-ZP-SI Datenblatt
MUSTERBESTELLUNG
TGF-ZP-SI ist ein elektrisch isolierender, thermisch leitfähiger Gap-Filler aus Silikon, mit dem sich gute thermische Anbindungen über große Spaltmaße, z.B. durch Höhenunterschiede elektronischer Bauelemente oder große Toleranzen, erreichen lassen. Durch die Formulierung und Füllung des Silikonelastomers mit Keramikpulver ergibt sich eine extrem hohe thermische Leitfähigkeit. Durch seine extreme Weichheit und plastische Formanpassungsfähigkeit wird ein optimaler thermischer Kontakt fast ohne Druck erreicht. Dadurch wird der thermische Gesamtübergangswiderstand minimiert. Durch seine natürliche Haftfähigkeit lässt sich das Material sehr gut vorapplizieren.
EIGENSCHAFTEN
- Plastisch
- Extrem weich und formanpassungsfähig
- Wärmeleitfähigkeit: 11 W/mK
- Fast drucklose Wirkung
- Für minimale Spaltgrößen
- Extrem alterungs-/chemisch beständig
- Leichte Vormontage durch Selbsthaftung
LIEFERFORMEN
- Matte 200 x 300 mm
- Beidseitig haftend
(TGF-ZPXXXX-SI) - Als lose Einzelteile
- Als Kiss Cut Formteile auf Bogen

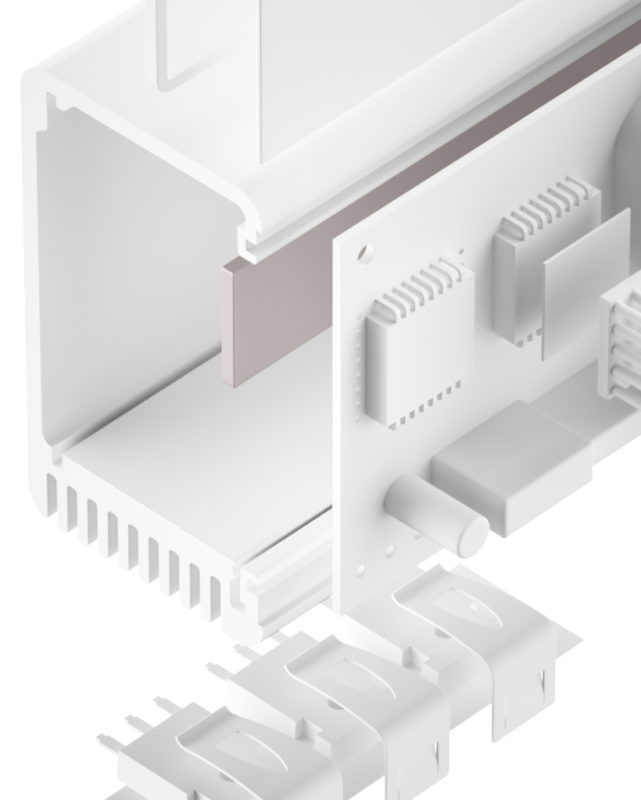

ANWENDUNGSBEISPIELE
Thermische Anbindung von z.B.
- SMD Bauteilen
- Through-hole Vias
- RDRAM Speicherbausteine
- Kondensatoren
z.B. in Automotiveanwendungen
/ Notebooks / Medizintechnik /
Embedded-Boards
AUF EINEN BLICK
| Eigenschaft | Einheit | TGF-ZP1500-SI | TGF-ZP2000-SI |
|---|---|---|---|
| Material | Silikon mit Keramikfüllung | Silikon mit Keramikfüllung | |
| Farbe | Hellgrau | Hellgrau | |
| Verstärkung | Keine | Keine | |
| Dicke | mm | 1,5+0,50 / -0,00 | 2,0+0,70 / -0,00 |
| Dichte | g/cm³ | 3,3 | 3,3 |
| Entflammbarkeit | UL 94 | V0 | V0 |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja |
| Thermisch | |||
| Widerstand1 @ 1,5 mm | °C-inch²/W | --- | 0,24 |
| Widerstand1 @ 0,8 mm | °C-inch²/W | 0,14 | 0,14 |
| Widerstand1 @ 0,5 mm | °C-inch²/W | 0,10 | 0,10 |
| Widerstand1 @ 0,2 mm | °C-inch²/W | 0,06 | 0,06 |
| Thermische Leitfähigkeit | W/mK | 11 | 11 |
| Betriebstemperaturbereich | °C | - 50 bis + 180 | - 50 bis + 180 |
| Elektrisch | |||
| Durchschlagsfestigkeit | kV / mm | 11 | 11 |
| Dielektrizitätskonstante | @ 1 MHz | 7,5 | 7,5 |
| Volumenwiderstand | Ohm-cm | 7,0 x 107 | 7,0 x 107 |
